В космической отрасли наблюдается рост числа запусков космических аппаратов. При этом, эффективность таких запусков оценивается по снижению стоимости килограмма полезной нагрузки. Поэтому запрос на реальную многоразовость использования традиционных ракет сохраняет свою актуальность.
Одно из самых любопытных решений — клиновоздушный двигатель, который пытается использовать кислород из воздуха, но при этом остается полноценным ракетным носителем.
Компания Polaris Spaceplanes из США в своем проекте MIRA реализует новые технологии в части создания таких двигателей.
Что такое клиновоздушный ракетный двигатель

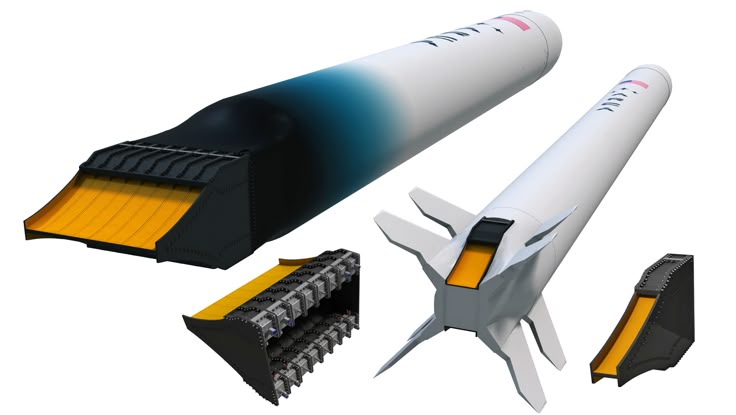

Клиновоздушный ракетный двигатель (КВРД) — это вариант ракетного двигателя типа aerospike с клиновидным центральным телом, вокруг которого формируется поток газа и воздуха. По природе он остается ракетным: топливо и часть окислителя имеются на борту. А тяга создается за счет реакции выбрасываемых продуктов сгорания.
Ключевая новая идея — на некоторых участках траектории использовать кислород из атмосферы, уменьшая расход жидкого окислителя из баков.
Название «клиновоздушный» связано с геометрией сопла. Вместо одной «колоколообразной» конструкции здесь используется клин, вдоль которого наружный поток воздуха и выхлопа сам подстраивается под внешнее давление. Такое сопло практически автоматически компенсирует изменение высоты: от уровня моря до разреженных слоев атмосферы сохраняется близкая к оптимальной форма струи.
По этапам полета КВРД обычно рассматривают так:
- Старт у земли: двигатель работает почти как классический ракетный, весь окислитель берется из баков, важна максимальная тяга для отрыва аппарата с полезной нагрузкой.
- Разгон до высоких скоростей и умеренных высот: часть кислорода поступает из воздуха, забором и сжатием внешнего потока занимаются входные устройства. Это снижает расход жидкого окислителя и повышает удельный импульс.
- Переход в режим чисто ракетного двигателя на больших высотах, где воздуха не хватает. Дальше двигатель ведет себя как обычные космические двигатели, но сохраняет преимущества aerospike‑сопла по эффективности на разных уровнях давления.
По сравнению с традиционным ракетным двигателем, где все компоненты горючего и окислителя загружены заранее, клиновоздушный вариант позволяет:
- уменьшить стартовую массу за счет сокращения запасов окислителя;
- либо при той же массе носителя вывести больше груза;
- поддерживать более высокую эффективность на широком диапазоне высот.
Однако цена за это — серьезное усложнение систем.
Инженерам приходится обеспечивать стабильное горение при разном давлении, температурах и скоростях потока. Клин и зона сопла требуют материалов с высокой жаростойкостью и продуманное охлаждение.
Стенка сопла нередко выполняется как активно охлаждаемая, с протоком топлива внутри. Переходы между режимами «со взятием воздуха» и чистым ракетным режимом должны управляться без сбоев — отсюда жесткие требования к программам управления, датчикам и испытаниям. Неудивительно, что НИОКР по таким схемам растягиваются на годы, а требования к испытательной базе и качеству конструкций выше, чем у обычных ракет.
Проект MIRA от Polaris Spaceplanes: путь от концепта к летающему космоплану
Polaris Spaceplanes — небольшая, но амбициозная компания, которая делает ставку на клиновоздушный двигатель как основу многоразового космоплана. Их цель — создать аппарат, взлетающий с обычной ВПП как реактивный самолет, выводящий на орбиту полезную нагрузку. Затем — возвращение на аэродром и готовность к повторному запуску после минимального обслуживания.
Для такой схемы нужна силовая установка, способная эффективно работать и в плотных слоях атмосферы, и в ближнем космосе, поэтому клиновоздушный aerospike выбран не ради рекламы, а как ключевое инженерное решение.
MIRA — это демонстрационный двигатель проекта, вокруг которого выстраивается вся архитектура аппарата. В рамках разработки команда фактически проверяет два главных блока вопросов:
- аэродинамика и управляемость потока вокруг клина при разных числах Маха и высотах полета;
- возможность надежно и многократно переключать комбинации использования бортового окислителя и кислорода из воздуха.
На стендовых испытаниях, о которых периодически выходят новости, проверяются модели сопла, схемы охлаждению, работа систем подачи топлива и воздуха. Сообщается, что отдельные тесты прошли успешно, но полноценная профильная траектория пока не испытана в полете. Следующий шаг — летающие прототипы, где двигатель станет реальным носителем, а не только стендовой установкой.
Подход Polaris отличается акцентом на операционную сторону. Вместо одноразовых ступеней компания ориентируется на самолетную логику: единый корпус, горизонтальный взлет и посадка, интеграция в обычную аэродромную инфраструктуру. Если такая политика проектирования сработает, частота запусков космических систем вырастет, а стоимость килограмма груза заметно снизится.
Эффективность, ограничения и перспективы клиновоздушных двигателей
Эффективность для КВРД — это не только цифра удельного импульса. В расчет нужно брать:
- экономию окислителя за счет использования кислорода из атмосферы;
- массу конструкций, дополнительных систем забора воздуха и охлаждаемой части сопла;
- ресурс двигателя и скорость обслуживания между полетами.
По отдельным параметрам клиновоздушный вариант способен обойти классические ракетные двигатели: при оптимальной работе в атмосфере он теоретически дает выигрыш в удельном импульсе на десятки процентов. Но сложная конструкция, новые материалы, дополнительные системы управления могут «съесть» часть этой выгоды. В отличие от простых воздушно‑реактивный схем самолетной авиации, здесь нет роскоши десятилетий массовой эксплуатации, а каждое решение нужно заново подтверждать испытаниями.
Поэтому в ближайшие годы критерием успеха проектов типа MIRA станут три вещи:
демонстрация устойчивой тяги и управления во всем профильном полете;
заметное снижение стоимости запуска по сравнению с традиционным носителем сопоставимого класса;
переход от единичных демонстраций к регулярным коммерческим полетам без агрессивной маркетинговой рекламы.
Очевидно одно: клиновоздушный aerospike — не магическая кнопка и не игрушка ради хайпа, а сложный инструмент, который при грамотной инженерной работе может изменить правила игры на рынке космических разработок, если первые поколения двигателей действительно оправдают ожидания.
